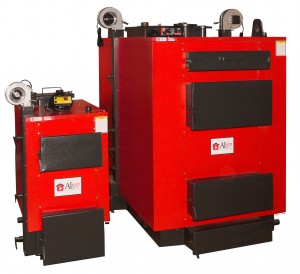

котли серії "КТ-3Е"

Котли серії «КТ-3Е» на твердому паливі призначені для опалення житлових, виробничих, адміністративних, а також торговельних будівель. У вигляді паливного матеріалу використовуються вугілля, дрова, торфобрикет, тирсові брикети, відходи деревообробного виробництва, солома.

Технічні особливості котла серії «КТ-3Е»:

Велика камера згоряння, що робить процес завантаження і спалювання палива більш зручним;

Висока ефективність котла (не менше 81%);

Сучасний контролер управляє роботою котла і системою опалення;

Теплообмінник котла виконаний з сертифікованої котельні сталі (P265GH) від 5 до 10мм;

Сталеві безшовні колосники для спалювання вугілля;

Котел підготовлений до монтажу механічної подачі повітря (опція).

Конструкційні достоїнства і відмінності котлів КТ-3Е:

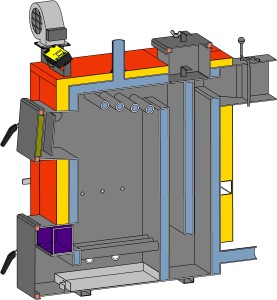

Котли потужністю від 14 до 97 кВт оснащені трьохканальним, а котли потужністю від 125 до 350 кВт п'ятиканальним теплообмінником, що ставить опалювальні котли моделі КТ-3Е в розряд унікальних котлів вироблених в Україні, бо аналогів їм немає.

Застосовувана термоізоляція в конструкції дає гарантію тривалу безпечну і економічну експлуатацію протягом усього терміну служби.

Збільшені завантажувальні дверцята дозволяють використовувати велику фракцію палива, а продумана додаткова термозахист оберігає від прогоряння.

Всі процеси (горіння палива, робота циркуляційного насоса) автоматизовані, засобами мікропроцесорного блоку управління.

Характеристики		од. вим.	КТ-3Е
Номінальна потужність котла		кВт	14	25	46	80	97	125	150	200	250	300	350

Площа теплообмінника		м²	2,3	3,1	4,2	6,7	7,5	11,9	13,0	16,5	21,3	24,6	26,7
Разове завантаження палива		кг	35	60	106	178	218	264	311	436	585	760	931

КПД, не меньш		%	81
Тривалість згоряння разового завантаження палива		год	8-24

Розміри топки	глибина	мм	380	400	510	540	640	700	780	790	830	920	1010
	ширина	мм	320	370	510	620	640	670	710	870	1010	1120	1250
	обсяг	дм³	39	67	118	198	242	293	346	485	650	845	1035
Водяна ємність котла		л	88	110	145	263	334	504	542	660	869	1088	1245
Вага котла без води		кг	310	380	500	860	1010	1420	1560	1860	2200	2800	3150
Необхідна тяга топкових газів		Па	23-30					45-50

Температура топкових газів на виході з котла		°C	100-180
Рекомендована мінімальна температура води		°C	58

Максимальна температура води		°C	90
Номінальний (максимальний робочий) тиск води		МПа	0,15

Випробувальний тиск води, не більше		МПа	0,30
Споживання електроенергії, не більше		Вт	85	85	105	170	170	210	210	320	490	490	810

Розміри завантажувальних дверцят	висота	мм	220	220	240	260	300	300	320	320	320	320	320
Розміри завантажувальних дверцят	ширина	мм	320	370	370	400	400	450	500	600	600	650	650
Приєднувальні (зовнішні) розміри борова		мм	180 x180	190 x190	225 x225	250 x250	260 x260	290 x290	290 x290	340 x340	390 x390	440 x440	480 x480

Діаметр патрубків прямий і зворотної мережної води (Ду)		мм	50	50	50	65	65	80	80	100	100	125	125
Рекомендовані параметри димоходу	площа перетину	см²	296	332	462	586	635	795	795	1103	1460	1867	2228
	внутрішній діаметр	мм	195	205	245	275	285	320	320	375	435	490	535
	висота (мінімально допустима)	м	5	5	7	7	7	8	9,5	11	12	13	13

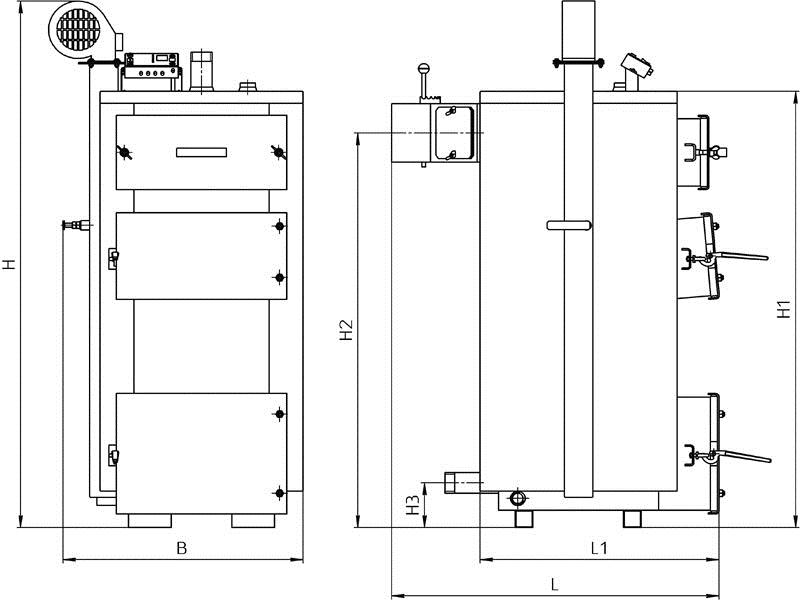

Параметр		Од. виміру	Норма для котла КТ-3E
Номінальна потужність котла		кВт	14	25	46	80	97	125	150	200	250	300	350

Габаритні розміри котла	B	мм	785	815	955	1085	1135	1190	1230	1390	1550	1665	1795
	H		1210	1340	1360	1745	1805	1785	1805	1915	2025	2075	2130
	H1		945	1075	1100	1485	1545	1490	1510	1620	1715	1765	1785
	H2		815	940	945	1320	1375	1305	1325	1410	1480	1510	1510
	H3		125	125	125	180	180	160	160	160	160	160	160
	L		1170	1245	1450	1580	1745	2195	2335	2470	2605	2895	3125
	L1		965	985	1100	1180	1320	1750	1870	1920	1985	2215	2385
