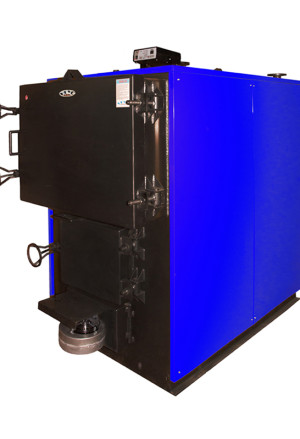

Жаротрубні котли серії «Т» на твердому паливі призначені для опалення побутових, виробничих, адміністративних будівель та інших споруд. У вигляді палива використовуються дрова, кам'яне вугілля (антрацит, полуантраціт, курной вугілля), кусковий торф, брикети з торфу і тирси, відходи деревообробної промисловості.





Параметр

од. вим.

Норма для котла серії-Т

Номінальна теплопродуктивність (потужність) котла

кВт

100

150

200

250

300

400

500

600

700

Орієнтовна опалювальна площа

м2

1000

1500

2000

2500

3000

4000

5000

6000

7000

Паливо

основне

-

антрацит, кам'яне вугілля

альтернативне

-

дрова

Площа поверхні теплообміну в котлі

м2

8,1

12,4

15,5

21,8

24,3

25,8

29,5

36,0

41,0

Коефіцієнт корисної дії (основне паливо), не менше

%

82

Разове завантаження палива

кг

170

200

280

350

400

460

560

650

770

Тривалість згоряння разового завантаження палива

год

3-8

Розміри топки

глибина

мм

940

1100

1290

1410

1410

1410

1550

1820

1820

обсяг

дм3

240

280

390

500

560

650

790

920

1100

Водяна ємність котла

л

555

776

784

1230

1370

1370

1510

1960

2300

Маса котла без води

кг

1100

1410

1590

2100

2200

2720

3050

3550

3800

Необхідна тяга топкових газів

Па

10-80

Температура топкових газів на виході з котла

°C

240-290

Рекомендована мінімальна температура води

°C

58

Максимальна температура води

°C

90

Номінальний (максимально робоче) тиск води

МПа

0,30

Випробувальний тиск води, не більше

МПа

0,45

Споживання електроенергії (контролер + вентилятор) (230 В, 50 Гц), не більше

Вт

250

250

250

450

450

600

600

800

800

Розміри завантажувальних дверцят

висота

мм

350

350

350

400

400

420

430

430

450

ширина

мм

400

400

400

500

500

500

600

600

650

Приєднувальні (зовнішні) розміри  борова

мм

300 ×200

300 ×200

300 ×200

400 ×300

400 ×300

400 ×300

400 ×300

500 ×350

500 ×350

Діаметр патрубків прямий і зворотної мережної води (Ду)

мм

65

65

65

80

80

80

100

100

100

Рекомендовані параметри димоходу

 площа перетину

см2

550

550

550

1130

1130

1130

1130

1670

1670

внутрішній діаметр

мм

270

270

270

380

380

380

380

460

460

висота (мінімально допустима)

м

10

12

12

14

14

14

15

16

17

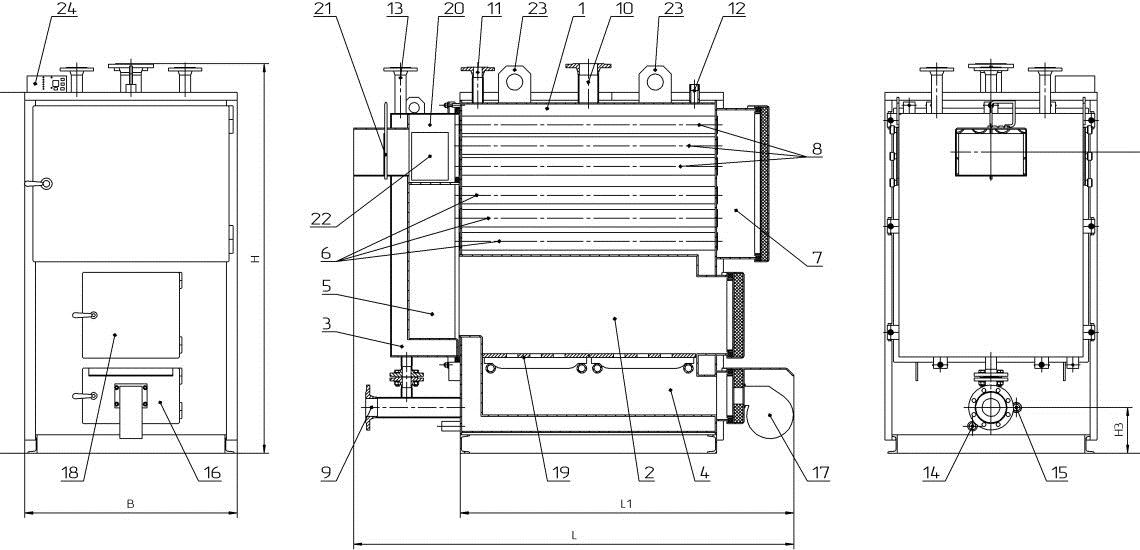

Габаритні розміри котла серії «Т»



Параметр

од. вим.

Норма для котла серії-Т

Номінальна теплопродуктивність (потужність) котла

кВт

100

150

200

250

300

400

500

600

700

Габаритні розміри

B

мм

1000

1000

1000

1300

1300

1300

1340

1420

1620

H

1550

1750

1750

1905

1955

2075

2140

2170

2220

H1

1430

1630

1630

1780

1830

1950

2010

2040

2090

H2

1210

1380

1380

1480

1530

1650

1715

1720

1770

H3

220

220

220

275

285

285

285

285

325

L

2170

2330

2500

2620

2620

2620

2770

3050

3050

L1

1530

1690

1870

1990

1990

1990

2140

2500

2500





1 - Корпус котла;
2 - Топка;
3 - Економайзер;
4 - зона подачі повітря на горіння;
5 - Перша поворотна камера;
6 - Перший ряд жарових труб;
7 - зона чистки котла (друга поворотна камера);
8 - Другий ряд жарових труб;
9 - Патрубок зворотної мережної води;
10 - Патрубок прямої мережевої води;
11 - Патрубок під запобіжний клапан котла;
12 - Штуцер під групу безпеки котла;
13 - Патрубки економайзера;
14 - Штуцер зливу води з котла;
15 - Штуцер видалення конденсату;
16 - Дверцята в зону подачі повітря;
17 - Вентилятор нагнітання;
18 - Завантажувальні дверцята;
19 - Колосникові грати;
20 - Димозбірник
21 - Шибер тяги топкових газів;
22 - Люк для чищення димосборнік;
23 - Такелажні елементи;
24 - Блок автоматики управління.




Параметр

 Норма для котла серії-Т

100

150

200

250

300

400

500

600

700

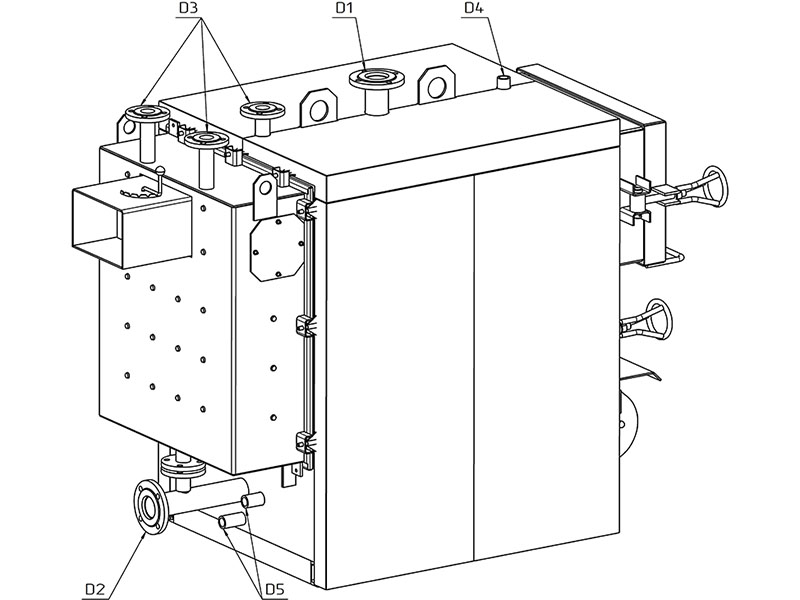

Дiаметр патрубка

D1

Ду65

Ду65

Ду65

Ду80

Ду80

Ду80

Ду100

Ду100

Ду100

D2

Ду65

Ду65

Ду65

Ду80

Ду80

Ду80

Ду100

Ду100

Ду100

D3

Ду40

Ду40

Ду40

Ду50

Ду50

Ду50

Ду50

Ду50

Ду50

D4

G1 вн

D5

G1 вн
